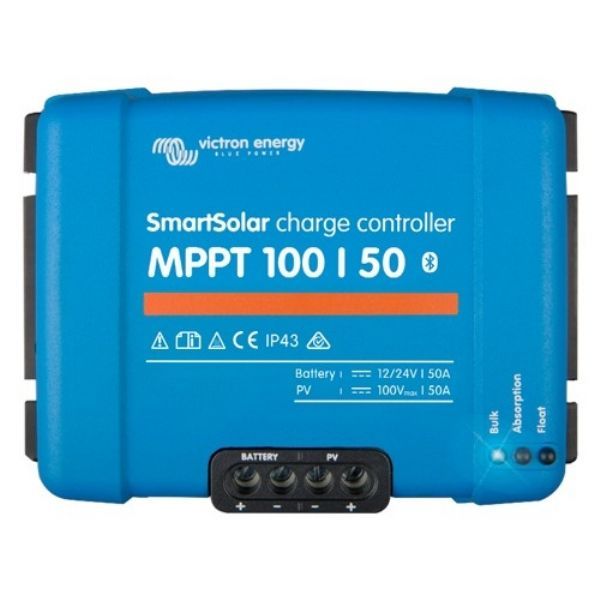

Victron 100/50 Mppt Smart Solar Şarj Kontrol Cihazı / Regülatör

MPPT teknolojisi, solar panellerinizin (PV) voltaj ve akım çıkışını sürekli izleyerek panellerin topladığı her damla gücün alınabilmesini ve depolanabilmesini sağlar. Bunun avantajı özellikle havanın parçalı bulutlu olduğu ve ışık yoğunluğunun sürekli değiştiği zamanlarda fark edilir. Bu özellik bölgesel olarak değerlendirilmelidir.

Uzaktan İzleme ve Kontrol

Victron SmartSolar MPPT şarj kontrol cihazınızın kapsamlı özelliklerini akıllı telefonunuz ya da diğer bir cihaz (VictronConnect) üzerinden eşleştirerek entegre Bluetooth ile uzaktan kontrol edebilir ve izleyebilirsiniz. Kurulumunuz bir GX cihazıyla internete bağlıysa Victron Uzaktan Yönetim Portalı (VRM) MPPT’nizin tam gücüne her zaman her yerden erişmenizi sağlar. VictronConnect ve VRM ücretsiz kullanılabilir. Uzaktan kurulumlar için yakında internet bağlantısı olmadığında bile GlobalLink520’ye bağlanarak Victron MPPT’nizi izleyebilirsiniz.

Tüm modeller için öne çıkan özellikler :
• Ultra hızlı Maksimum Güç Noktası İzleme (MPPT).
• Parçalı gölgeleme durumlarında Geliştirilmiş Maksimum Güç Noktası Tespiti.
• Üstün dönüştürme etkinliği.
• Doğal konveksiyon soğutma.
• Otomatik akü voltaj tanıması.
• Esnek şarj algoritması.
• Sıcaklığın yüksek olması durumunda aşırı sıcaklığa karşı koruma ve güç azaltma.

Boyutlandırma seçenekleri :
• Çeşitli akü voltajları için uygundur. Birçok model 12, 24 ve 48 V’luk akülere bağlanırken, bazıları yalnızca 12
ve 24 V ya da sadece 48 V’luk akülere bağlanabililr.
• 10 A’dan 100 A’ya kadar olan şarj akımları.
• 75V’tan 250V’a kadar sıralanan maksimum PV paneli Voc voltajları.
• Birden fazla şarj cihazı paralel olarak bir arada kullanılabilir. Daha büyük sistemler için VE.Can iletişim
portu bulunan modellerin kullanılmasını öneriyoruz.

Victron PV terminal seçenekleri :
• TR – birer adet pozitif ve negatif vidalı terminaller.
• MC4 – 3 çift paralel MC4 konektörü.

Victron bluetooth seçenekleri :
• SmartSolar modellerinde Bluetooth bulunur.
• Victron BlueSolar modellerinde Bluetooth özelliği bulunmaz. VE.Direct Bluetooth Smart güvenlik cihazı bağlanarak
Bluetooth sistemine sahip olacak şekilde yeniden uyarlanabilir.

Victron ürün avantajı :

Güvenlik cihazı bağlı değilken ürünün Bluetooth erişimi kapalı olur. Victron SmartSolar modellerde Bluetooth’un devre dışı
bırakılabileceğini unutmayın.

Victron ekran seçenekleri :
• VictronConnect uygulaması. Bluetooth veya VE.Direct – USB arayüzü ile bağlanabilir.
• MPPT Kontrol Birimi, VE.Direct kablosu ile tüm modellere bağlanabilir.
• Victron SmartSolar kontrol Ekranı. Daha geniş modellerin yuvasına doğrudan takılabilir
• GX uyumludur.
• VRM internet sitesi (gerektiğinde GX takip cihazı).

Victron iletişim portları :
• VE.Direct – Victron Smart Solar Şarj Kontrol Cihazlarının tüm modellerde mevcuttur.
• VE.Direct ve VE.Can – sınırlı modeller. VE.Can özellikle birçok güneş enerjili akü şarj cihazı bulunan sistemleri
için uygundur. Tüm birimler, her birim arasında ve dizindeki son birim ile GX izleme cihazı arasında olmak
üzere tek bir RJ45 kablosu ile basit bir şekilde yöntemi ile birbirine bağlıdır.

Victron sıcaklık sensörü seçenekleri :
• Dahili (tüm modeller).
• Smart Battery Sense üzerinden (yalnızca SmartSolar modeller).

Yük çıkışı seçenekleri :
• Fiziki çıkış – 10, 15 ve 20A modeller.
• Sanal çıkış – VE.Direct TX dijital çıkış kablosu ve BatteryProtect ya da katı hal rölesi.

Şarj cihazını uzaktan etkinleştirme ve devre dışı bırakma :
• Tüm geniş birimler Victron’un standart uzaktan açma/kapama terminallere sahiptir. Yerleşik bir uzaktan
açma/kapama terminali bulunmayan tüm modeller VE.Direct invertör olmayan uzaktan açma/kapama
kablosu – ASS030550310 kullanılarak uzaktan kontrol edilebilir. Bu durumun, VE.Direct portunu herhangi
bir başka işlem için kullanmayı engelleyeceğini unutmayın.

Aygıt yazılımı güncelleme seçenekleri :
• VictronConnect Uygulaması ile yerel güncellemeler. (Bluetooth veya USB-VE.Direct arayüzü yoluyla)
• VRM internet sitesi ve GX cihazı üzerinden uzaktan güncellemeler.

İsteğe bağlı aksesuarlar :
• VictronConnect uygulaması. (ücretsiz indirme)
• Terminalleri saklamak ve korumak için tel kutular.
• Kontrol ve gösterge panelleri: MPPT kontrol veya SmartSolar kontrol birimi)
• GX takip cihazı (CCGX, Venus GX, Octo GX veya Cerbo GX)
• Veri kabloları: VE.Direct kablosu, RJ45 Kablo (yalnızca VE.Can modelleri) USB-VE.Direct arayüzü
• Harici kontrol kabloları: TX kablosu, invertör olmayan kablo
• Bluetooth güvenlik cihazı (akıllı olmayan modeller için)

Daha fazla bilgi :
• Yukarıda bahsedilen belgelere veya bilgilere erişmek için: internet sitemizdeki arama butonuna basın ve
ilgili arama kelimesini girin.
• Bir Color Control GX veya diğer GX cihazlarına bağlanmak için
https://www.victronenergy.com/live/venus-os:start adresini ziyaret edebilirsiniz.

VİCTRON MPPT SOLAR ŞARJ KONTROL CİHAZI ARIZA – HATA KODLARI

MPPT Solar Charger
Solar Şarj Cihazları, LED’lerinde bir hata olduğunu gösterir. LED kodları için Araç Seti
Uygulamasına bakın.
Color Control GX veya MPPT Control gibi bir uzak panel ile ayrıntılı hata kodları okunabilir.
Hata Kodları
Err 2 – Akü voltajı çok yüksek
Bu hata, pil voltajı düştükten sonra otomatik olarak sıfırlanacaktır. Bu hata, aküye bağlı diğer şarj
ekipmanından veya şarj kontrol cihazındaki bir hatadan kaynaklanıyor olabilir. Bu hata, akü voltajı
(12, 24 48V) bağlı aküden daha düşük bir voltaja ayarlanmışsa da meydana gelebilir.
Err 3, Err 4 – Uzak sıcaklık sensörü arızası
T-sense konektörünün bir uzak sıcaklık sensörüne doğru şekilde bağlanıp bağlanmadığını kontrol
edin. Büyük olasılıkla neden: uzak T-sense konektörü BAT + veya BAT- terminaline bağlıdır. Bu
hata, uygun bağlantıdan sonra otomatik olarak sıfırlanacaktır.
Err 5 – Uzak sıcaklık sensörü arızası (bağlantı koptu)
T-sense konektörünün bir uzak sıcaklık sensörüne doğru şekilde bağlanıp bağlanmadığını kontrol
edin. Bu hata otomatik olarak sıfırlanmayacaktır.
Err 6, Err 7 – Uzak akü voltajı algılama hatası
V-sense konektörünün pil terminallerine düzgün şekilde bağlanıp bağlanmadığını kontrol edin.
Büyük olasılıkla neden: uzak V-sense konektörü BAT + veya BAT- terminallerine ters polaritede
bağlanmıştır.
Err 8 – Uzaktan akü voltajı algılama hatası (bağlantı koptu)
V-sense konektörünün pil terminallerine düzgün şekilde bağlanıp bağlanmadığını kontrol edin.
Err 17 – Azaltılmış çıkış akımına rağmen kontrolör aşırı ısındı
Bu hata, şarj cihazı soğuduktan sonra otomatik olarak sıfırlanacaktır. Ortam sıcaklığını kontrol edin
ve soğutma bloğunun yakınında engel olup olmadığını kontrol edin.
Err 18 – Denetleyici aşırı akımı
Bu hata otomatik olarak sıfırlanacaktır. Hata otomatik olarak sıfırlanmazsa, şarj kontrol cihazını
tüm güç kaynaklarından ayırın, 3 dakika bekleyin ve tekrar açın. Hata devam ederse, muhtemelen
şarj kontrol cihazı arızalıdır. Bu hatanın bir nedeni, akü tarafında çok büyük bir yükün devreye
girmesi olabilir.
Err 20 – Maksimum Yığın süresi aşıldı
Solar Şarj Cihazları
Maksimum toplu zaman koruması, şarj cihazlarında yeni piyasaya sürüldüklerinde (2015 veya
öncesi) ve daha sonra özellik kaldırıldığında bulunan bir özelliktir.
Bu hatayı görüyorsanız, en son aygıt yazılımına güncelleyin.
Daha sonra hala hatayı yaşıyorsanız, yapılandırmanın fabrika varsayılanlarına sıfırlayın ve solar şarj
cihazını yeniden yapılandırın.
AC Şarj Cihazları
Bu koruma, Skylla-i ve Skylla IP44’te varsayılan olarak etkindir.
Bu hata, 10 saatlik şarjın ardından pil emilim voltajına ulaşılmadığında üretilir.
Bu güvenlik korumasının özelliği, kısa devre yapmış bir hücreyi tespit etmektir; ve şarj etmeyi
durdurun.
Err 21 – Mevcut sensör sorunu
Mevcut ölçüm aralık dışında.
Şarj cihazını yeniden başlatmak için tüm kabloları çıkarın ve ardından tüm kabloları yeniden
bağlayın. Ayrıca, MPPT şarj kontrol cihazındaki eksinin (PV eksi / Pil eksi) şarj kontrol cihazını
atlamadığından emin olun.
Bu hata otomatik olarak sıfırlanmayacaktır.
Hata devam ederse, lütfen bayinize başvurun, bir donanım arızası olabilir.
Err 24 – Fan arızası
Bu hata, fanın çalıştırıldığını ancak devrenin fan tarafından çekilen herhangi bir akımı ölçmediğini
gösterir. Büyük olasılıkla ya kırılmış ya da engellenmiştir.
Lütfen bayinize başvurun, bir donanım arızası olabilir.
Yalnızca Skylla-IP44 ve Skylla-IP65 şarj cihazları için geçerlidir.
Err 26 – Terminal aşırı ısındı
Güç terminalleri aşırı ısındı, kablo tipi ve tel tipi dahil kabloları kontrol edin ve / veya mümkünse
cıvataları sıkın.
Bu hata otomatik olarak sıfırlanacaktır.
Err 28 – Güç aşaması sorunu
Bu hata otomatik olarak sıfırlanmayacaktır.
Tüm kabloları çıkarın ve ardından tüm kabloları yeniden bağlayın. Hata devam ederse, muhtemelen
şarj kontrol cihazı arızalıdır.
Bu hatanın v1.36’da tanıtıldığını unutmayın. Bu nedenle, bir güncelleme yaparken, bu soruna ürün
yazılımı güncellemesi neden olmuş gibi görünebilir; ama öyle değil. Solar şarj cihazı,
güncellemeden önce zaten% 100 çalışmıyordu; v1.36 veya daha sonraki bir sürüme güncelleme
yalnızca sorunu daha görünür hale getirdi. Ünitenin değiştirilmesi gerekiyor.
Err 33 – PV aşırı voltaj
PV voltajı güvenli sınıra düştükten sonra bu hata otomatik olarak sıfırlanacaktır. Bu hata, açık devre
voltajıyla ilgili olarak PV dizisi yapılandırmasının bu şarj cihazı için kritik olduğunun bir
göstergesidir. Yapılandırmayı kontrol edin ve gerekirse panelleri yeniden düzenleyin.
Err 34 – PV aşırı akımı
Güneş paneli dizisinden gelen akım 75A’yı aştı. Bu hata, dahili bir sistem arızası nedeniyle
oluşturulabilir. Şarj cihazını tüm güç kaynaklarından çıkarın, 3 dakika bekleyin ve tekrar açın. Hata
devam ederse, kontrolör muhtemelen arızalıdır, bayinizle iletişime geçin.
Err 38, Err 39 – PV Giriş kapatma
Pilin aşırı şarj olmasını önlemek için panel girişi kısa devre yaptırılır.
Bu hatanın oluşmasının olası nedenleri:
Akü voltajı (12/24 / 48V) yanlış ayarlanmış veya otomatik olarak algılanmıştır. Otomatik
algılamayı devre dışı bırakmak ve Akü Voltajını sabit bir voltaja ayarlamak için VictronConnect’i
kullanın.
Aküye bağlı ve daha yüksek bir voltaja yapılandırılmış başka bir cihaz var. Örneğin bir MultiPlus,
eq olarak yapılandırılmış
